動剛度試驗，分別采用人工撞擊和沖擊錘激振兩種方式對金剛石切割片進行沖激試驗，使之產生強度相當?shù)臎_激響應。

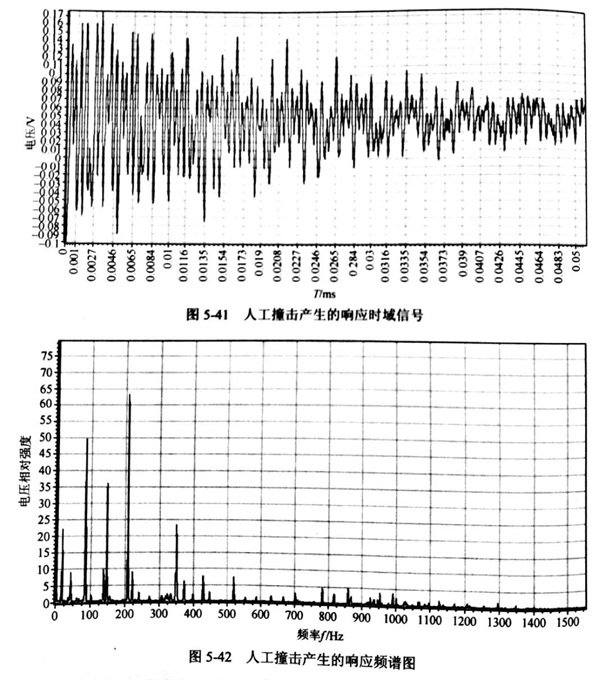

  人工撞擊金剛石切割片產生響應信號的時域，X表示時間，單位是ms，Y軸表示振幅對應的電壓，單位是V。X表示頻率，單位Hz, Y代表電壓相對強度，無量綱，表示振幅大小。

  沖擊錘產生響應信號的時域信號。X表示時間，單位是ms，Y軸表示振幅對應的電壓，單位是V。，X表示頻率，單位Hz, Y代表電壓相對強度，無量綱，表示振幅大小。

  由以上頻譜圖可知， 人工沖激振動信號頻率較低， 介于0-500Hz, 大1000Hz頻段內無明顯波形。 沖擊錘振動信號頻段寬，0-1500Hz均有分布，即使在 6000-13000Hz 頻段內波峰仍然沽晰可見, 甚至在20 000Hz 以上也有清晰的波峰產生。

  用人工撞擊和沖擊錘產生連續、強度相當?shù)臎_激響應，觀測兩種信號源的功率圖譜功率譜圖，X軸表示測量時間t, Y軸表示金剛石切割片振動信號相對強度， 在此取對數值(取以10為底的對數) 。

  不同類型沖擊信號在 0-100Hz, 100-1000Hz， 1000-1500H三個頻段內的功率譜狀況 。

  不同類型沖擊信號在0-100Hz, 1500-2000Hz， 20003000Hz三個頻段內的功率譜狀況。

  觀測到以下結論:

  1. 在0~100Hz頻率范圍內,沖擊錘信號峰值很小,然而人工沖擊功率譜值明顯。

  2. 在 100~ 1000Hz 頻率范圍內,兩種沖擊方式的功率譜圖像波峰均明顯，沖擊錘產生的振動信號的功率譜峰值更明顯。

  3. 在 1000-1500Hz 頻率范圍內，人工沖激功率譜基本無峰值，而沖擊錘生的功率譜峰值較大，信號強度較大。

  4. 在1500-2000Hz頻率范圍內，人工沖激花崗巖鋸片波峰密度稀疏，沖擊錘能產生顯波峰，且信號強度較大。

  5. 在2000~3000Hz頻率范圍內，人工沖激法基本無波峰 ， 沖擊錘產生信波峰較明顯。
