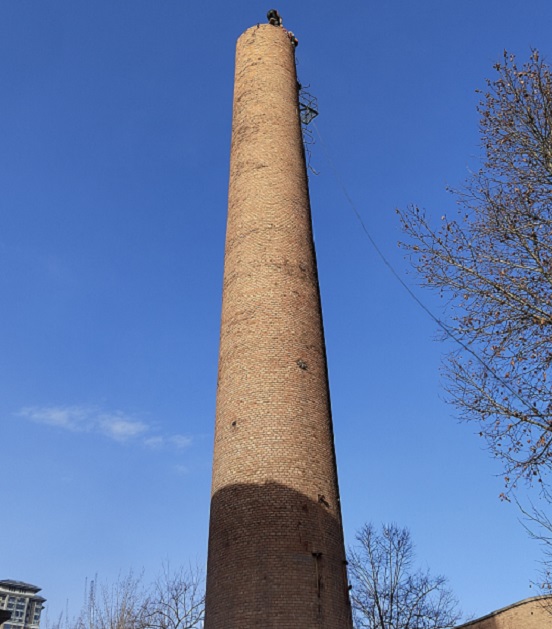

煙囪人工拆除施工技術主要工藝

1、施工順序：

　　施工腳手架搭設→安全防護設施搭設→人工拆除筒身垃圾清理→拆除全部施工腳手架。

2、施工方法：

?。?）搭設由地面至頂部的全封閉鋼管腳手架（高出煙囪1.5米）并經驗收合格后，人工開始拆除；

　（2）人工拆除前，將通風口作為出渣口，采用小挖掘機出渣。

?。?）施工人員立在腳手架上，安全帶掛在鋼管上后，用風鎬、手錘由外向內將筒體逐塊拆除，使碴塊全由筒體內部落下；

?。?）晚上嚴禁拆除作業，晚上可安排清渣，利于白天繼續拆除。嚴禁拆除與清渣同時進行；

?。?）腳手架隨施工面的降低同時降低，但腳手架必須始終保持高出施工面1.5米至2米，以防止渣塊飛出腳手架防護層；

?。?）氧氣、乙炔瓶置于作業平臺上，僅氣割槍在施工面上，邊拆邊燒斷避雷天線（截?cái)嚅L(zhǎng)度不大于1米）。

3、主要施工工藝：

　　人工拆除45米煙囪最主要的難點就是施工腳手架的搭設，這是該工程安全施工的關鍵。

3．1落地式扣件鋼管腳手架搭設構造：

　　腳手架為雙排腳手架，搭設高度為46.5米，20米以下采用雙管立桿，20米以上采用單管立桿，搭設尺寸為：內外立桿中心距1.05m，立桿縱距1.6m，

　　步距高為1.8m，離地面0.2m處設置縱向及橫向掃地桿，外排立桿每0.6m和1.2m高度處分別設置縱向攔桿，立桿跨越6根設置剪刀撐，斜桿與地面夾角在45度至60度之間，腳手架外側設置密目安全網。架體與筒身結構的連墻桿以二步二跨設置一個拉結點，拉結點采用硬拉結，各點梅花型相錯布置，兩端部位拉結點應當加強。

4、腳手架搭設步驟：

4．1在搭設腳手架前，應做好以下準備工作：

a、材料準備

?。?）腳手架所有鋼管均采用φ48×3.5的鋼管，重量控制在每根25kg以內，便于操作。

?。?）所用鋼管應表面應平直光滑，不應有裂縫、結疤、分層、錯位、硬彎、毛刺、壓痕和深的劃道；鋼管外徑、壁厚、斷面等的偏差均應符合規范要求。所用舊鋼管表面銹蝕深度、彎曲變形程度應符合規范規定。所有鋼管均應涂刷色標。

　（3）所用扣件應使用正規廠家產品，扣件使用前應進行檢查，有裂縫、變形的嚴禁使用，出現滑絲的螺栓必須更換。

?。?）竹笆腳手板宜采用毛竹制作，竹笆應完好無破損。

?。?）所有構配件應按品種、規格分類，推放整齊、平穩，堆放場地不得有積水。

?。?）所有進場鋼管、扣件、腳手板必須進行檢查驗收，不合格產品不得使用于本工程。

b、搭設前進行安全技術交底。煙囪拆除施工員應按施工方案有關腳手架搭設的要求，逐級向架設和使用人員進安全技術交底。

C、搭設前清除地面雜物，平整搭設場地，并使排水暢通。

4．2搭設

a、底座安放：

?。?）按腳手架平面布置圖要求進行放線、定位。

?。?）根據現場情況，立桿底座采用12號槽鋼直接仰鋪在混凝土地坪上。

?。?）槽鋼必須仰鋪平穩，不得懸空。

?。?）離地面500px處，設置縱向橫向掃地桿。設置掃地桿的做法與大橫桿及小橫桿相同，以固定立桿底部，約束立桿移位及沉陷。

b、桿件搭設腳手架搭設順序如下：設置縱向掃地桿→立桿→橫向掃地桿→第1步縱向水平桿→第1步橫向水平桿→連墻桿→欄桿→剪刀撐→腳手笆→第二步縱向水平桿→第二步橫向水平桿。

c、立桿搭設

?。?）立桿接長除頂層頂步外，其余各層各步接頭必須采用對接扣件。相鄰立桿的對接扣件不得在同一高度，錯開距離不宜小于500mm。立桿全高范圍內垂直度偏差不得大于75mm。

　（2）開始搭設立桿時，應每隔6跨設置一根拋撐，直至連墻件安裝穩定后，方可根據情況拆除。

?。?）當搭至有連墻件的構造點時，在搭設完該處的立桿、縱向水平桿、橫向水平桿后，應立即設置連墻件。

d、水平桿搭設

?。?）縱向水平桿宜設置在立桿內側，其長度不宜小于3跨。

　（2）縱向水平桿接長采用對接扣件連接。對接扣件連接應交錯布置，兩根相鄰縱向水平桿的接頭不宜設置在同步同跨內，且在水平方向錯開距離不應小于500mm，各接頭中心至最近主節點的距離不宜大于立桿縱距的1/3。

?。?）在同一步中，縱向水平桿應四周交圈，用直角扣件與內外角步立桿固定，固定間距不大于6m。

　（4）主節點處必須設置一根橫向水平桿，并用直角扣件扣接且嚴禁拆除。

?。?）橫向水平桿靠墻端至墻的距離不宜大于200mm。

?。?）橫向水平桿的兩端均應用直角扣件與立桿固定。作業層上非主節點處的橫向水平桿，宜根據腳手板的需要等距設置，最大間距不應大于縱距的1/2。

?。?）腳手架必須設置縱、橫向掃地桿。掃地桿距墊塊200mm。

e、剪刀撐、橫向斜撐、連墻件搭設

?。?）剪刀撐、橫向斜撐搭設應隨立桿、縱橫向水平桿等同步搭設，任何情況下不得滯后超過兩步。剪刀撐應沿外側立面整個長度和高度上連續設置。

　（2）剪刀撐斜桿與地面的傾角控制在45°～60°之間，每道剪刀撐的寬度不應小于4跨，且不應小于6m。

?。?）除在拐角處應設橫向斜撐外，中間每隔6跨設置一道。橫向斜撐應在同一節間，由底至頂層呈“之”型連續布置。

　（4）剪刀撐連接統一采用搭接形式，搭接長度≥1000mm，且一個搭接接頭上不得少于兩個轉向扣件連接；搭接部位必須與立桿有效連接。

　（5）連接件的連接桿宜水平設置。當腳手架下部暫不能設連接件時可每隔10m設置拋撐搭設拋撐，拋撐必須與腳手架可靠連接，且應在連墻件搭設后方可拆除，煙囪拆除確保已有腳手架的穩定和架上作業人員的安全。

?。?）腳手架處于頂層連墻點之上的自由高度不得大于6m。當作業層高出其下連墻件2步或4m以上，其上尚無連墻件時，必須用鋼管將腳手架上端與結構柱臨時拉結。

f、腳手板的鋪設

　（1）腳手板應滿鋪、鋪穩，離開墻面120～150mm，作業層取150mm。采用對接平鋪，四角采用直徑1.2mm的鍍鋅鋼絲牢靠固定在縱向水平桿上。

　（2）在拐角、斜道平臺口處的腳手板，應與橫向水平桿可靠連接，防止滑動。

?。?）自頂層作業層的腳手板往下計，宜每隔12m滿鋪一層腳手板。

g、腳手架的拆除

?。?）架子拆除時應劃分作業區，周圍設圍欄或豎立警戒標志，地面設有專人指揮，嚴禁非作業人員入內。

?。?）腳手架拆除前應檢查其上雜物及地面障礙物是否清除干凈。

?。?）拆除的高處作業人員，必須戴安全帽，系安全帶，扎裹腿，穿軟底鞋。

?。?）拆除時要統一指揮，上下呼應，動作協調，當解開與另一人有關的結扣時，應先通知對方，以防墜落。

?。?）腳手架的拆除遵循“由上而下，先搭后拆，后搭先拆”的原則，即按與搭設作業相反的程序進行拆除。即先拆欄桿、腳手板、剪刀撐、斜撐，后拆小橫桿、大橫桿、立桿等，并按一步一清的原則依次進行，

　　　要嚴禁上下同時進行拆除作業。

?。?）拆立桿時，應先抱住立桿再拆開最后兩個扣，拆除大橫桿、斜撐、剪刀撐時，應先拆中間扣，然后托住中間，再解端頭扣。

?。?）連墻件應隨拆除進度逐層拆除，拆拋撐前，應設置臨時支撐，然后再拆拋撐。連墻件必須在位于其上的全部可拆桿件都拆除之后才能松開拆除。

?。?）在煙囪拆除過程中，凡已松開連接的桿配件應及時拆除運走，避免誤扶和誤靠已松脫連接的桿件。拆下的桿配件應以安全的方式運出和吊下，嚴禁向下拋擲。在拆除過程中，做好配合協調工作，禁止單人進行拆除較重桿件等危險性的作業。

　（9）在大片架子拆除前應將預留的斜道、上料平臺、通道小飛跳等，先行加固，以便拆除后能確保其完整、安全和穩定。

　（10）拆除時如附近有外電線路，要采取隔離措施。嚴禁架桿接觸電線。

?。?1）拆下的材料，應用繩索栓住，利用滑輪徐徐下運，嚴禁拋擲，運至地面的材料應按指定地點，隨拆隨運，分類堆放，當天拆當天清，拆下的扣件或鐵絲要集中回收處理。

?。?2）在拆架過程中，不得中途換人，如必須換人時，應將拆除情況交代清楚后方可離開。

h、腳手架的安全措施

?。?）參加搭設和拆除腳手架的施工人員必須持證上崗，對從事腳手架工作的施工人員要經常進行安全教育，并在施工前對其進行技術安全交底。

　（2）腳手架搭設完成后必須按腳手架的驗收標準組織有關人員進行驗收，全部合格后并辦妥驗收程序以后方可使用。

　（3）每天在使用腳手架之前和下班以后多必須由專人對腳手架進行例行保養和檢查，隔一定的時間和惡劣天氣前后作檢查，所有檢查保養要作好書面記錄。

?。?）腳手架上嚴禁堆荷超載材料；絕對禁止振動設備與腳手架聯系；禁止任何支撐與腳手架有聯系。

?。?）在特殊氣候條件下搭設和拆除腳手架，要有切實可靠的安全保證措施，雨霧天使用腳手架必須要有防滑措施。

?。?）腳手架的拆除要遵循拆除工藝及施工方案。

?。?）拆除人員到達崗位后，先進行檢查，加固松動部位，清除步層內留的材料、物件及垃圾塊。所有清理物應安全輸送到地面，嚴禁高空拋擲。

i、腳手架的消防措施

?。?）外腳手的防雷采用在建筑物的角部單獨埋設接地電，其接地電阻小于4。施用電的電纜不得直接扎在腳手架上，如必須扎在腳手架上時，應有可靠的絕緣保護。

?。?）以預防為主防火方針，及時清理腳手架上的易燃建材，在每個樓層處及上人坡道處設置滅火器材，

動用明火要審批，并有專人進行監護。禁止在腳手架上吸煙，杜絕火種來源。
